Capteur environnemental ENS160 BME280 SparkFun platine I2C qualité air

Spécifications détaillées du circuit environnemental I2C

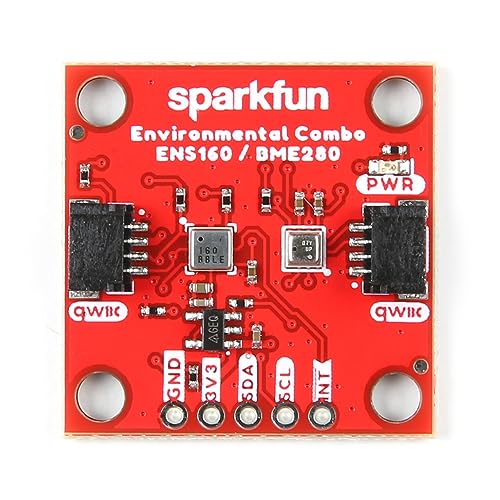

Le circuit imprimé SparkFun Combiné environnemental – ENS160/BME280 (Qwiic) répond aux exigences des développeurs de l'Internet des Objets (IoT). Sa conception intègre des fonctionnalités matérielles avancées pour faciliter le diagnostic et la configuration logicielle via le bus de communication I2C.

Architecture matérielle et régulation intégrée

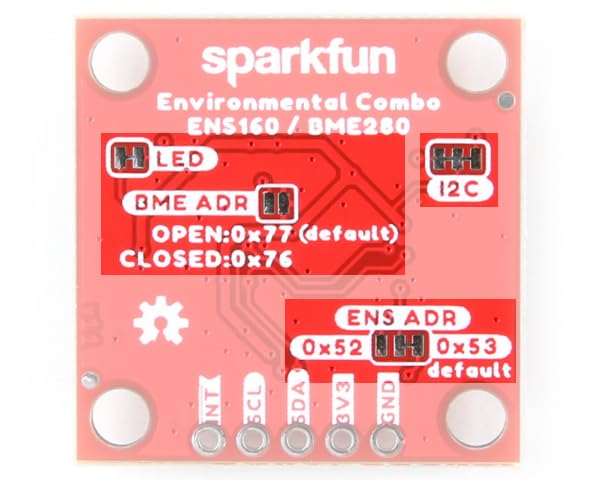

Ce module embarque un régulateur de tension 1.8V AP2127K de haute qualité qui alimente spécifiquement le capteur de gaz ENS160, évitant ainsi les perturbations sur les lignes de données du capteur BME280. Les Jumpers intégrés permettent de couper la Power LED pour les applications nécessitant une très faible consommation électrique ou de modifier la configuration par défaut de la carte.

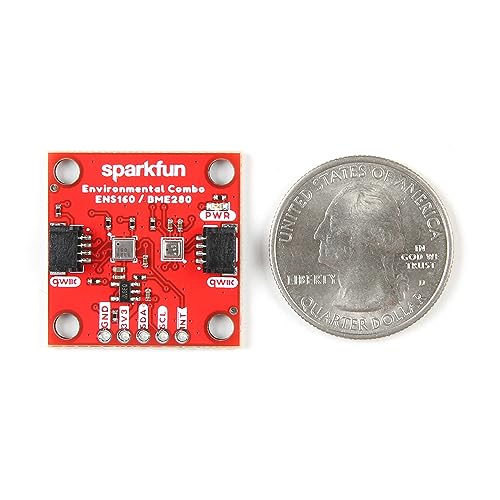

• Dimensions physiques : Platine carrée de 1 po x 1 po (25,4 mm x 25,4 mm).
• Indicateurs d'état : Power LED rouge pour la validation visuelle de la tension.
• Régulation : Puce AP2127K garantissant un courant stable de 1.8V.
• Modularité : Deux ports Qwiic pour un chaînage matériel immédiat.
